duracellle
Goutte d'eau
Goutte d'eau
Masculin Messages : 5
Age : 35

le bac a jc

le Jeu 16 Fév - 12:19
CECI EST UN COPIER/COLLER DE MON POSTE SUR UN AUTRE FORUM IL SE PEUT QUE QU'IL Y EST DES COQUILLES DANS LE TEXTE MAIS CELA VOUS PERMET AU MOINS DE DECOUVRIR MON BAC DEPUIS LE DEBUT





Bonjour à tous moi c'est duracellle ou JC je vais vous présenter mon bac.
mais pour cela je vais faire un copier coller de mon poste qui est sur un autre forum car je suis trés fainéant.


Le bac : 90*75*55 soit 370 L
Verre float glass 10mm
rodépoli sur le dessus et les cotés
ceinturage sur le fond sans renfort
Colonne humide avec perçage diam 40 et colonne sèche pour la remonté avec perçage de 40 aussi.
Bac technique : bac DIY 80*35*40 avec refuge éclairé réserve eau douce et les traditionnels compartiments le tous complètement démontables.
L’écumage sera assuré par un buble magus NAC6AC.
Brassage contrôleur Boyu WM3 avec 4 pompes.
Eclairage DIY avec ballast électronique reeflux ampoule E40 250w 10000k reeflux et 2*36w T5 actinite.
[Vous devez être inscrit et connecté pour voir ce lien]
Réacteur à hydroxide DIY.
L’automatisation sera assurée par un ou deux automates zélio pour la gestion du niveau
le RAH le changement d'eau ect...
Les capteurs de niveaux:
[Vous devez être inscrit et connecté pour voir ce lien]
Le RAH:
[Vous devez être inscrit et connecté pour voir ce lien]
Le bac technique:
[Vous devez être inscrit et connecté pour voir ce lien]
Le refuge intégré au bac technique:
[Vous devez être inscrit et connecté pour voir ce lien]

en faisant le programme du zelio je trouvais dommage que l'afficheur de l'automate soit caché dans le meuble, alors jc la bricole a sorti ses outils Razz
Au programme :déport de l'afficheur pour le mettre en facade du meuble et de lui faire un petit cadre
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

des petites vues des différents messages:
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

bon des petites news Smile
le bac technique est fini.
le support est presque fini il me reste plus qu'une barre de renfort à souder dans le bas et la peinture.
comme je le disais précédemment le support est sur roulettes pour pouvoir le déplacer au cas ou, et le reste du temps il reposera sur les pied réglables en hauteur.
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
les photos ne sont pas nettes mais c'est la fumée provoquée par le poste à souder désolé Razz

Ce week-end j'ai pas eu trop le temps d'avancer sur le meuble mais j'ai tout de meme installer le bac technique et fait le compartiment électrique pour voir le rendu
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

voila j'ai trouvé le courage
[url=http://www.casimages.com]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

petite photo de la construction du meuble
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

voila le meuble est quasiment fini place aux photos
[url=http://www.casimages.com]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

aujourd'hui installation de la rampe.
lunettes obligatoire B)


[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

j'ai créé une trape pour atteindre un rangement sous le meuble qui est suffisant pour ranger la plupart du materiel.
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
la trappe fait 40cm de large, 60cm de profondeur et 15 cm de haut.

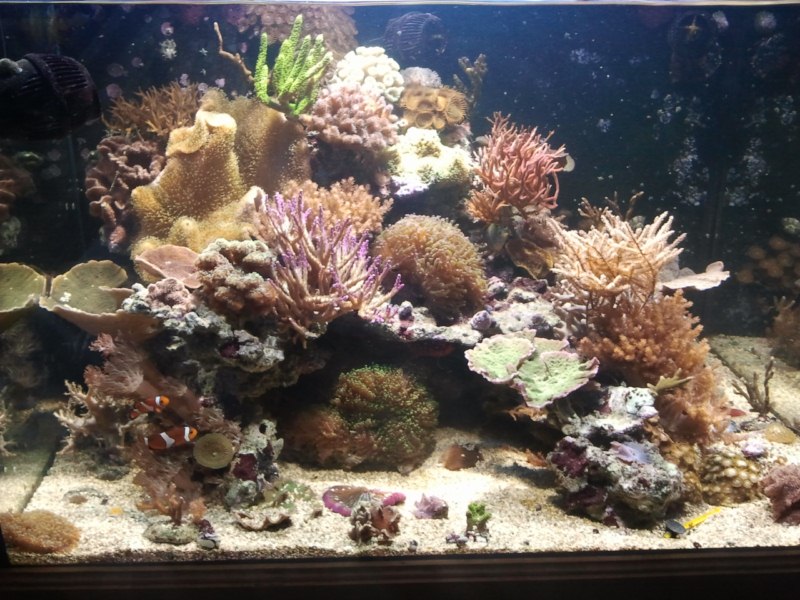

voila des news de mon bac mais mieux qu'un discours des photos:

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
avatar
Philippe
Dauphin
Dauphin
Masculin Messages : 436
Age : 51
Humeur : tu sais ce qui dit l'cassis...
http://www.energie-planete.com

Re: le bac a jc

le Ven 17 Fév - 11:18
super JC

bien vu les petites astuces aménagement etc...

je te tiens au courant pour les écrans


Philippe

_________________
Philippe

Sebduino sous Arduino, L'automate de gestion aquariophile pour Invité [Vous devez être inscrit et connecté pour voir ce lien]
